对GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV//100V/、10KV/100V、10KV//100V/、35KV/100V、35V//100V/、110kV/100V、110kV//100V/、220kV/100V以及220kV//100V /变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。变压器综合测试台

二、主要特点变压器综合测试台

1.无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程。

2.变压器综合测试台单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。

3．具有极性、变比、接线检查功能。

4.一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。

5.具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。

6.测试仪采用了变频技术、数字化处理，现场抗干扰能力强。

7.变压器综合测试台测试过程最大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。

8.测试过程操作简单。

9.仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。

10.仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。

11.仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

三、技术参数

1.环境条件：

温度：（变压器综合测试台5~40）°C相对湿度：<80%（25°C）

海拨高度：<4500m电源频率：50±0.5Hz

2.被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)

3．误差测量准确度：0.05%

4．分压比测量准确度：0.5%

5．分压电容测量准确度：2%

6.直流电阻测量准确度：0-0.1Ω3%

0.1-50   1%

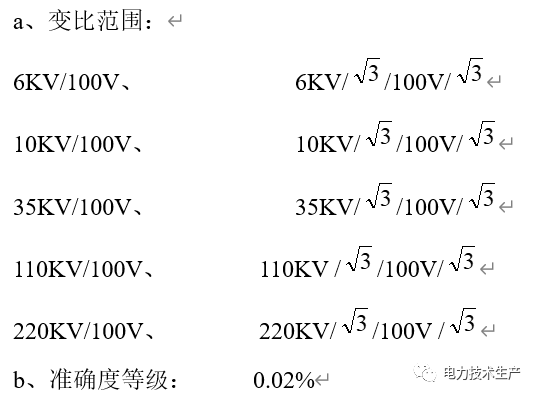

7.内部标准电压互感器部分：

8.校验仪检定部分：

电压范围：0-100V（百分表误差0.5%）

比差：变压器综合测试台0.001%-3%（100V）

角差：0.00′-50′（100V）

误差：DX=±(2%×X+2%×Y±2个字)

DY=±(2%×X+2%×Y±2个字)

导纳：0.1mS-99.9mS

误差：DX=±(2%×X+2%×Y±2个字)

DY=±(2%×X+2%×Y±2个字)

9．外形尺寸（mm）：496*394*185 mm

10．重量（Kg）:14.0
